單筒烘干機
時間：2013-05-31 | 瀏覽量：6934
單筒烘干機

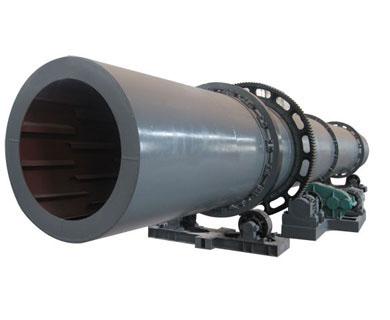

烘干機圖片
產品簡介
單筒回轉式烘干機(轉筒烘干機)簡稱單筒烘干機是一種處理大量物料的干燥器。由于運轉可靠、操作彈性大、適應性強、處理量大，廣泛使用于冶金、建材、輕工、化工、煤炭、礦產業中?；剞D(zhuǎn)轉筒烘干機一般適應于顆粒狀物料，也可用于部分摻入物料的辦法干燥粘狀膏狀物料或含水量較高的物料。它的優點是生產能力大、適用范圍廣、流量阻力小、操作上允許波動范圍較大、操作方便等。常用于烘干機沙子、礦粉、煤泥、雞糞、牛糞等。
工作原理
回轉式烘干機主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成。濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入烘干機內。烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中， 直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍铮缓笤诔隽隙私?jīng)皮帶機或螺旋輸送機送出。
性能特點:
1.回轉式烘干機揚料板分布及角度設計合理，性能可靠，因而熱能利用率高，干燥均勻，清理物料次數少，適用維修方便等特點。
2.回轉式烘干機設備采用調心式拖輪結構，拖輪與滾圈的配合好，大大降低了磨損及動力消耗。
3.回轉式烘干機中專門設計的擋輪結構，大大降低了由于設備傾斜工作所帶來的水平推力。抗過載能力強，筒體運行平穩，可靠性高。
4.回轉式烘干機具有耐高溫的特點，能夠使用高溫?zé)犸L(fēng)對物料進行快速干燥?？蓴U(kuò)展能力強，設計考慮了生產余量，即使產量小幅度增加，也無需更換設備。
5.回轉式烘干機處理能力大，燃料消耗少，干燥成本低。
技術參數
產品簡介
單筒回轉式烘干機(轉筒烘干機)簡稱單筒烘干機是一種處理大量物料的干燥器。由于運轉可靠、操作彈性大、適應性強、處理量大，廣泛使用于冶金、建材、輕工、化工、煤炭、礦產業中?；剞D(zhuǎn)轉筒烘干機一般適應于顆粒狀物料，也可用于部分摻入物料的辦法干燥粘狀膏狀物料或含水量較高的物料。它的優點是生產能力大、適用范圍廣、流量阻力小、操作上允許波動范圍較大、操作方便等。常用于烘干機沙子、礦粉、煤泥、雞糞、牛糞等。
工作原理
回轉式烘干機主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成。濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入烘干機內。烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中， 直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍铮缓笤诔隽隙私?jīng)皮帶機或螺旋輸送機送出。
性能特點:
1.回轉式烘干機揚料板分布及角度設計合理，性能可靠，因而熱能利用率高，干燥均勻，清理物料次數少，適用維修方便等特點。
2.回轉式烘干機設備采用調心式拖輪結構，拖輪與滾圈的配合好，大大降低了磨損及動力消耗。
3.回轉式烘干機中專門設計的擋輪結構，大大降低了由于設備傾斜工作所帶來的水平推力。抗過載能力強，筒體運行平穩，可靠性高。
4.回轉式烘干機具有耐高溫的特點，能夠使用高溫?zé)犸L(fēng)對物料進行快速干燥?？蓴U(kuò)展能力強，設計考慮了生產余量，即使產量小幅度增加，也無需更換設備。
5.回轉式烘干機處理能力大，燃料消耗少，干燥成本低。
技術參數
| 產品規格 | 筒體容積（m³） | 生產能力（t/h） | 安裝斜度（%） | 最高進氣溫度（℃） | 主電動機（kw) | 總重量 |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 |
700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.4-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機技術參數
| 項目 筒徑×筒長 |
外筒內徑 （mm） |
內筒內徑 （mm） |
筒體長度 （m） |
筒體容積 （m³） |
筒體斜度 | 揚料板型式 |
最高進氣溫度（℃） |
外形尺寸 |
| Φ1.5×15m Φ1.5×17m Φ1.5×19m |
1500 | 500 | 15 17 19 |
20.27 22.97 25.68 |
3-5% | 升舉式 | 850 | 16.2×2.7×2.7 18.2×2.7×2.7 20.0×2.9×2.9 |
| Φ1.8×21m Φ1.8×23m Φ1.8×25m |
1800 | 650 | 21 23 25 |
35.91 39.33 42.75 |
3-5% | 升舉式 | 850 | 22.5×2.7×2.7 24.5×2.9×2.9 26.5×2.9×2.9 |
| Φ2.2×21m Φ2.2×23m Φ2.2×25m |
2200 | 800 | 21 23 25 |
58.10 63.61 69.15 |
3-5% | 升舉式 | 850 |
