雙堿法脫硫系統

一、工作原理
鈉鈣雙堿法[Na2CO3/Ca(OH)2]采用純堿啟動，鈉鈣吸收SO2、石灰再生的方法。其基本化學原理可分脫硫過程和再生過程：
Ⅰ、脫硫過程
2NaOH + SO2 → Na2SO3 + H2O         (1)
Na2SO3 + SO2 + H2O → NaHSO3        (2)
(1) 式為主要反應式，pH＞9（堿性較高時）
(2) 式為當堿性降低到中性甚至酸性時（5＜pH＜9）
Ⅱ、再生過程
2NaHSO3 + Ca(OH)2  → Na2SO3 +  +CaSO3↓ + 2H2O    (4)
Na2SO3 + Ca(OH)2  → 2NaOH +  CaSO3↓             (5)
在石灰漿液（石灰達到飽和狀況）中，中性（兩性）的NaHSO3很快跟石灰反應從而釋放出[Na+]，隨后生成的[SO32-]又繼續跟石灰反應，反應生成的亞硫酸鈣以半水化合物形式慢慢沉淀下來，從而使[Na+]得到再生，吸收液恢復對SO2的吸收能力，循環使用。
二、工藝流程

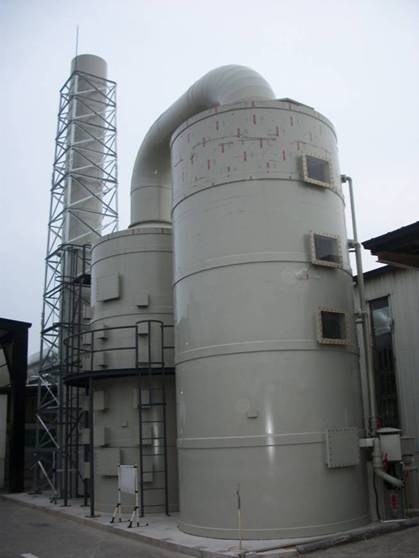

鍋爐產生的煙氣經除塵后，由引風機正壓吹入噴淋脫硫塔內。在噴淋塔內設置高效霧化系統，在該區段空間充滿著由霧化器噴出的粒徑為100～300μｍ的霧化液滴，煙氣中SO2與吸收堿液再次反應，脫除90%以上的二氧化硫。噴霧系統的合理選型及科學布置，使該霧化區形成無死角、重疊少的霧狀液體均勻分布的霧化區段，煙氣較長時間內在霧化區中穿行，煙氣中SO2有了充足的機會與脫硫液接觸，并不斷與霧滴相碰，其中SO2與吸收液進行反應，從而被脫除，同時殘留煙塵被帶上“水珠”，質量增大。脫硫后的液體落入脫硫塔底部，定時定期排入脫硫塔后設置的收集系統，適當補充一定量的堿液后經循環泵再次送入噴霧和配液系統中再次利用，脫硫劑始終處于循環狀態。
經多次循環后的脫硫漿液排入后處理系統，由于設計的特殊性，經脫硫后的煙氣通過塔頂除霧器時，將煙氣中的液滴分離出來，達到同時除塵除霧的效果。潔凈煙氣最終達標排放。
